Teken.Pas in.Zaag.

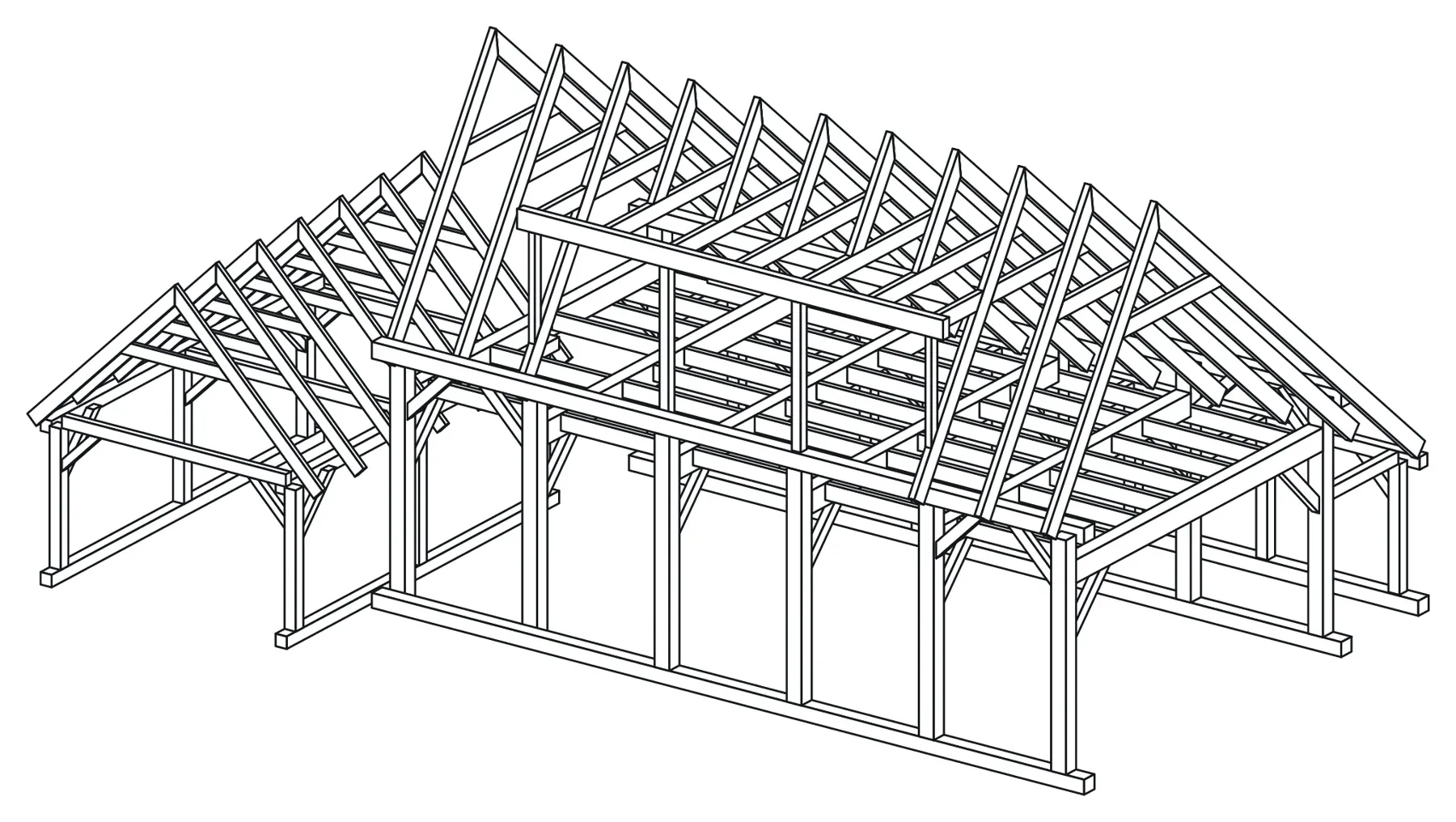

Gebinthuis, vissershuis · 183 onderdelen · getekend door BoomkikkerBoomkikker maakt van een houtskelet de bestanden die een afbindmachine zaagt. Teken het in 3D, typ het als zaaglijst of beschrijf het aan een assistent. Elke verbinding wordt ingepast, elk onderdeel gecontroleerd, en niemand bij de machine typt een maat over.
Van een lijn
naar een onderdeel.
Punten en lijnen
Een skelet begint als hartlijnen in de ruimte, in millimeters. Waar lijnen elkaar raken, ontstaat een knoop. Teken ze, typ de coördinaten, of herhaal een hele doorsnede in een rechte lijn, in een cirkel of langs een helix.
Staven
Elke lijn krijgt een kopmaat. Het bovenvlak draagt de hoogte en het voorvlak de breedte, dus een schoor van 90 × 90 blijft 90 × 90 tot aan de zaag.
Verbindingen
Elk eind dat op een andere staaf landt, wordt afgekort op het vlak dat het raakt. Waar vijf of zes staven in één knoop samenkomen, staan de overlappen in millimeters, en welke staaf doorloopt is een keuze, geen toeval.
Onderdelen
Er komt een genummerde zaaglijst uit: kopmaat, aantal, lengte en de bewerking aan elk eind, met een tekening van alle vier de vlakken van elk onderdeel. De schoor hierboven is onderdeel 02, 1 080 mm over de lange kant.
Begin met wat
de klus meebrengt.

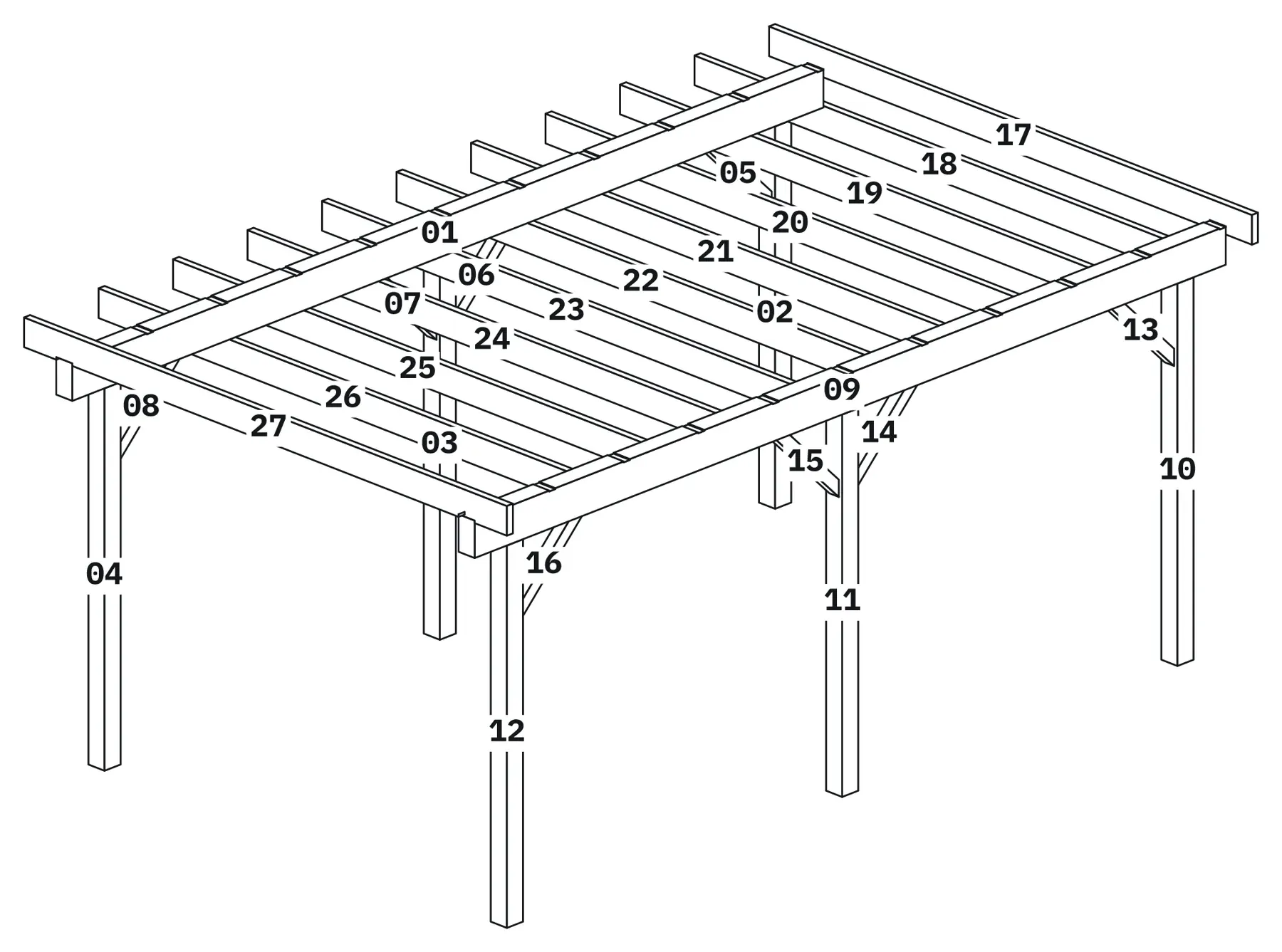

Enkele carport · 27 onderdelenTeken het
Bouw het skelet in de 3D-inpasomgeving: frames, herhalingen, vormen langs doorsneden. Met een muis of met een vinger.

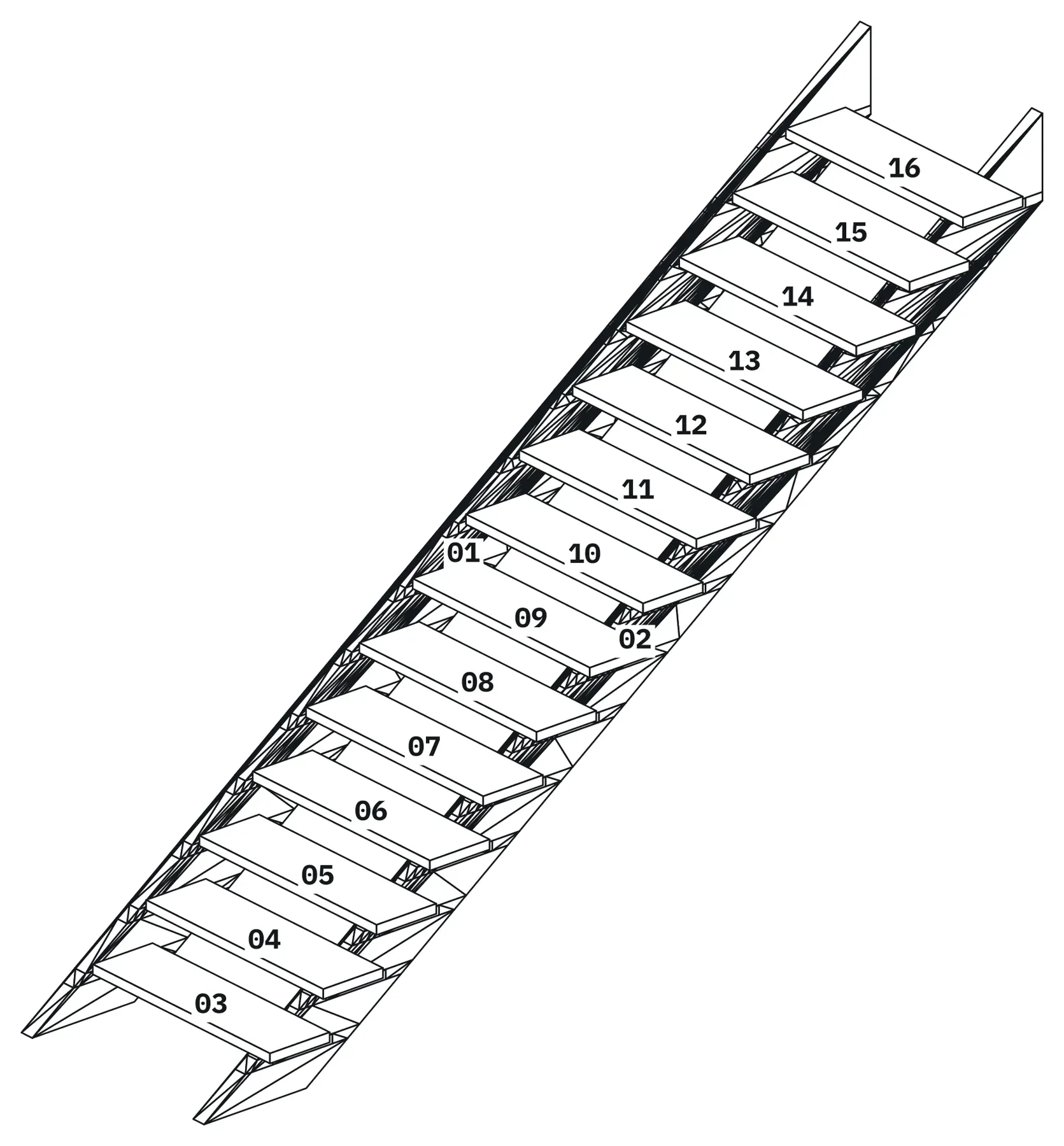

Rechte trap, ingelaten trapbomen · 16 onderdelenTyp het
Schrijf de zaaglijst in werkplaatstaal: onderdeel, kopmaat, aantal, lengte en de bewerking aan elk eind (recht, schuin, half schuin of 2x schuin), gekozen uit een visuele keuzelijst. Sleep daarna de controlepunten op een live tekening van alle vier de vlakken.

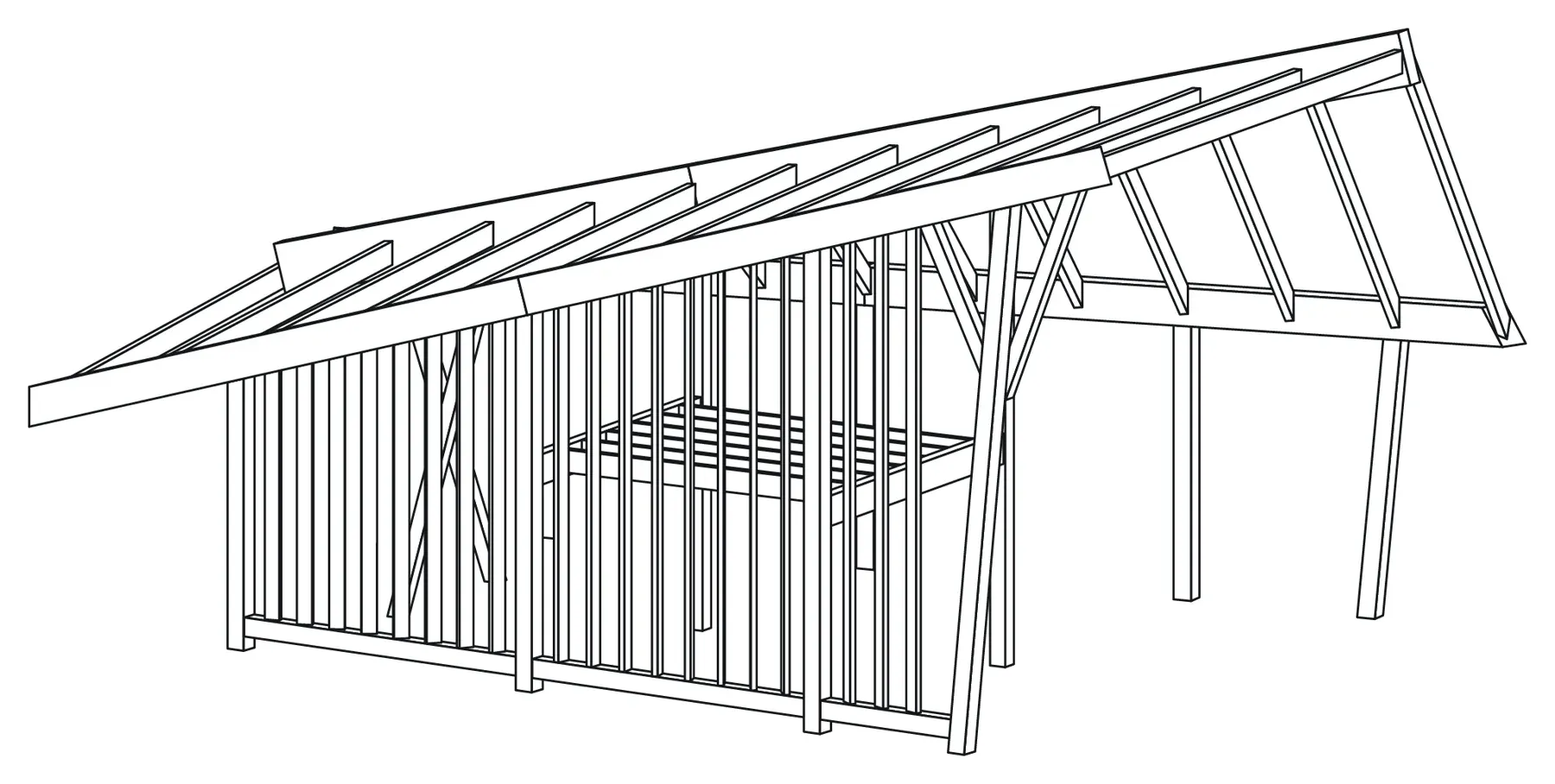

Leaf Fold boshuis · 74 onderdelen · ontworpen door een assistentVraag erom
Koppel Claude of ChatGPT één keer en beschrijf het skelet. Het antwoord komt terug als tekening en als link die het project in Boomkikker opent. De assistent doorloopt dezelfde controles en schrijft nooit het machinebestand. Dat doet een mens, na het bekeken te hebben.
Bestanden die een afbindmachine zaagt.
En een export die weigert een zaagsnede te vervalsen.
Voor Hundegger BVX bestaat geen openbare specificatie, dus is Boomkikker gekalibreerd op een verzameling echte productieopdrachten. Elke bewerking die het inleest, schrijft het terug met precies dezelfde waarden.
Schrijft 2.0.0 en 2.3.1, de open standaard voor houtbewerkingsmachines. Leest elke versie vanaf 1.0, los of gezipt als .btlz.
Er bestaat geen openbare specificatie. Daarom gekalibreerd op echte productieopdrachten, en bij elke release daartegen gecontroleerd.
Het gedocumenteerde formaat met vaste kolommen dat K1-, K2- en K3-machines zelf lezen.
Een zaaglijst voor de werkplaatsvloer en een technische specificatie op A4 met een tekening van elk onderdeel.
Als een formaat een eindbewerking niet kan dragen, stopt de export. Het paneel noemt de onderdelen waarvan de einden recht zouden uitkomen en schrijft geen bestand, tenzij iemand aanvinkt dat die einden met de hand worden afgewerkt. Bestaande BTLx-, BVN- en BVX-bestanden gaan open, zijn te corrigeren en exporteren opnieuw; wat Boomkikker niet kan modelleren, blijft precies zoals het binnenkwam.
Uit de voorbeeldbibliotheek. De grotere skeletten zijn ontworpen door een assistent en door Boomkikker ingepast, onderdeel voor onderdeel.

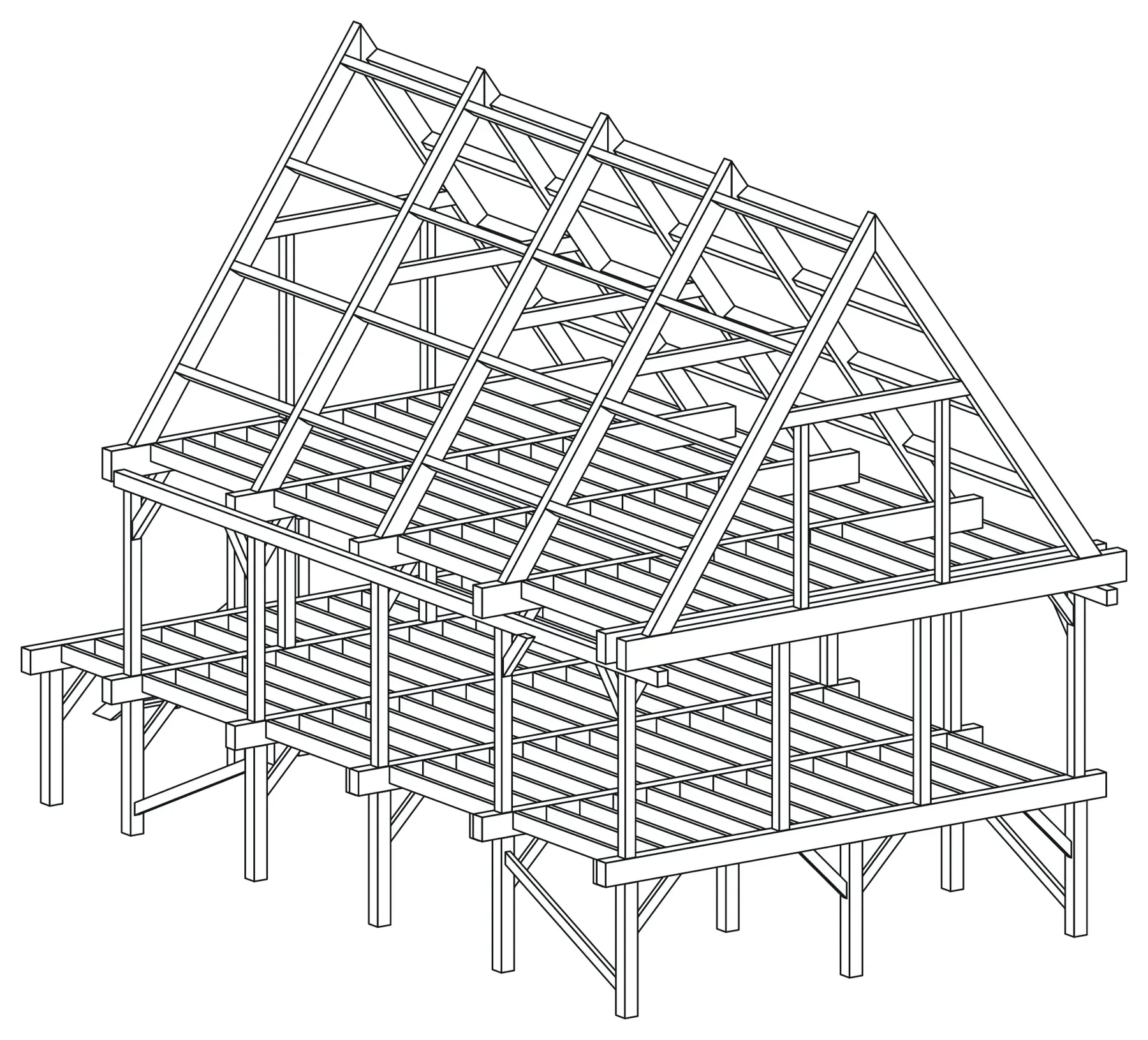

Paalhuis 283 onderdelen

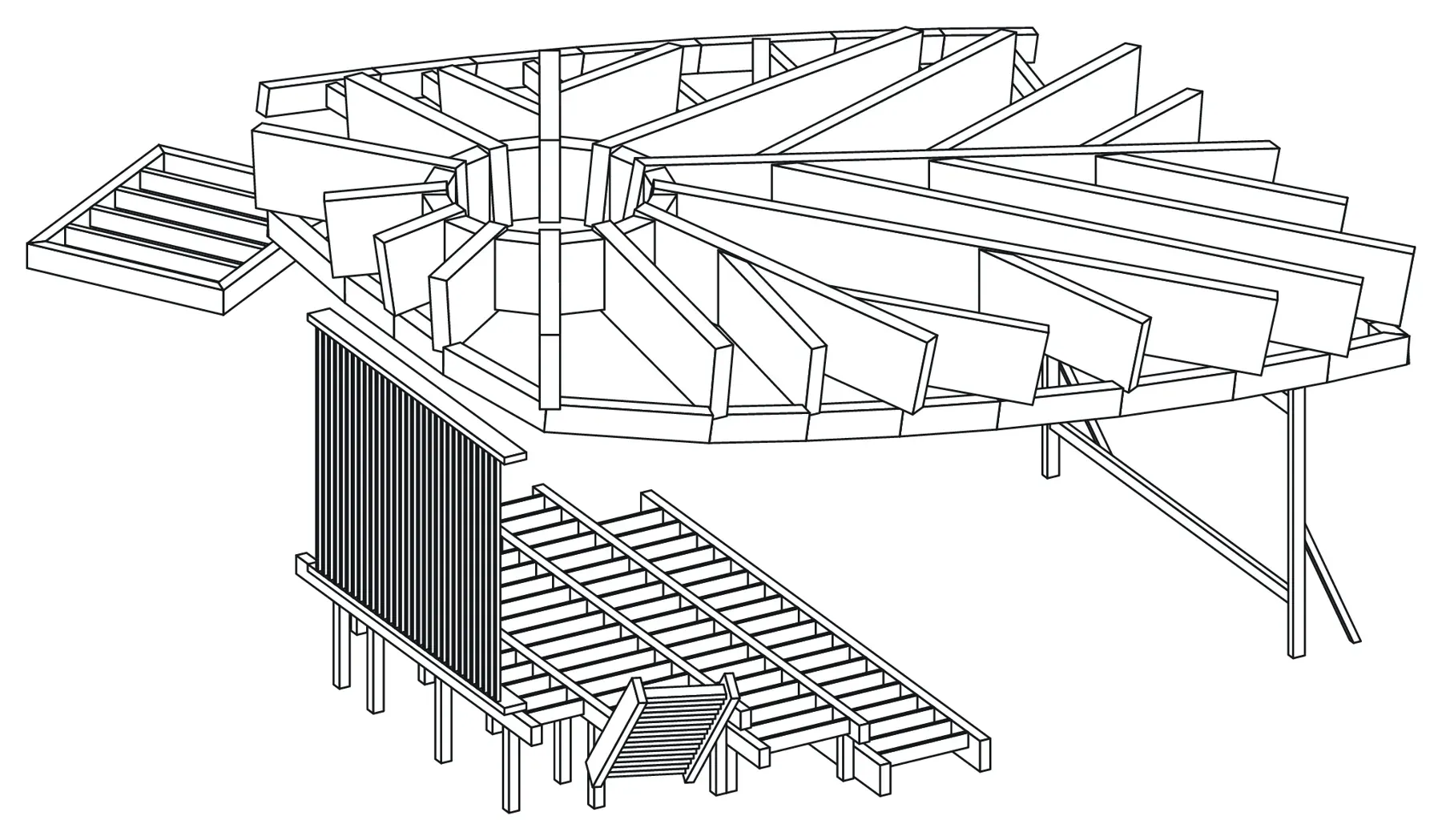

The Hollow bosbioscoop 243 onderdelen

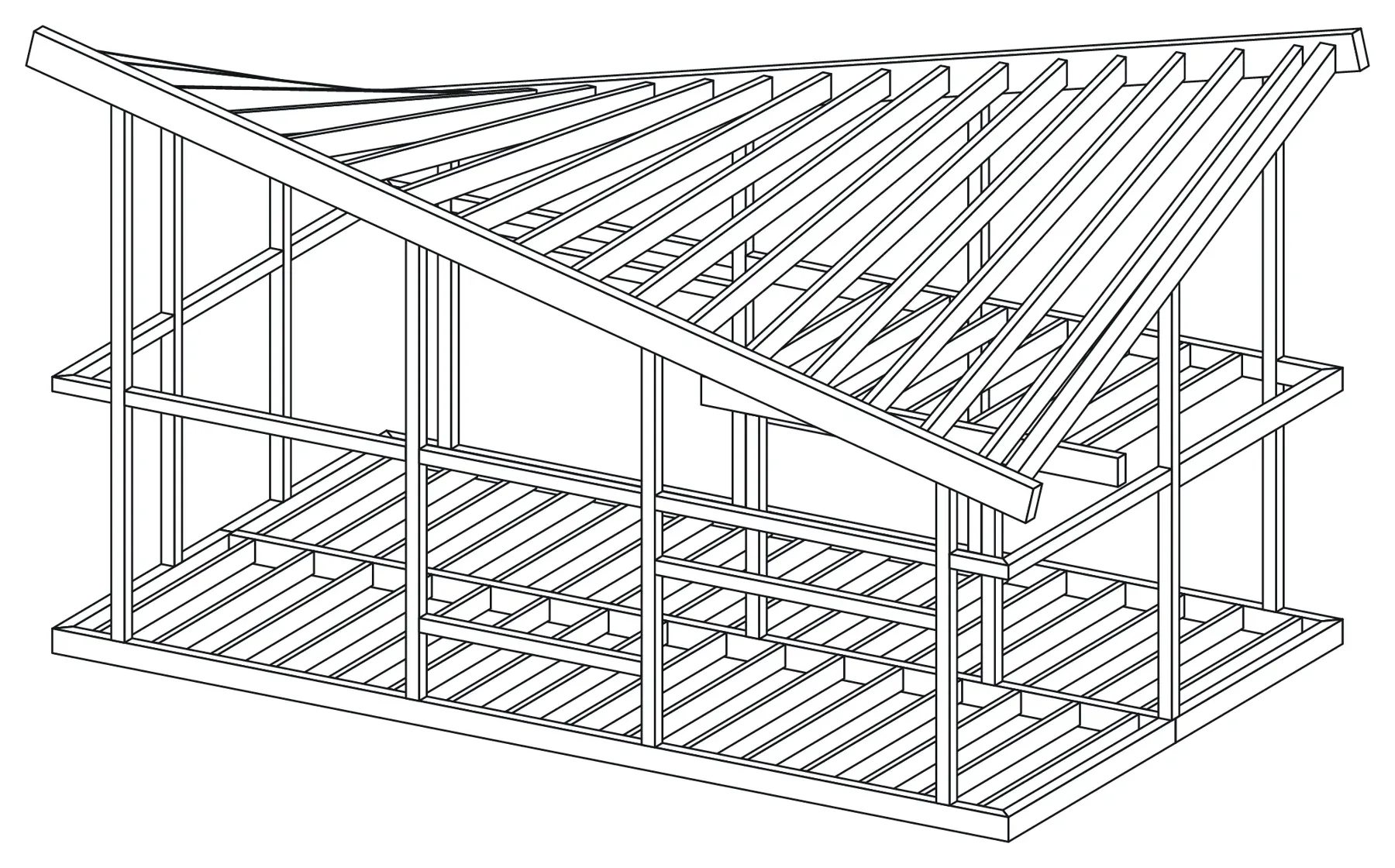

Tiny house met zadeldak 99 onderdelen

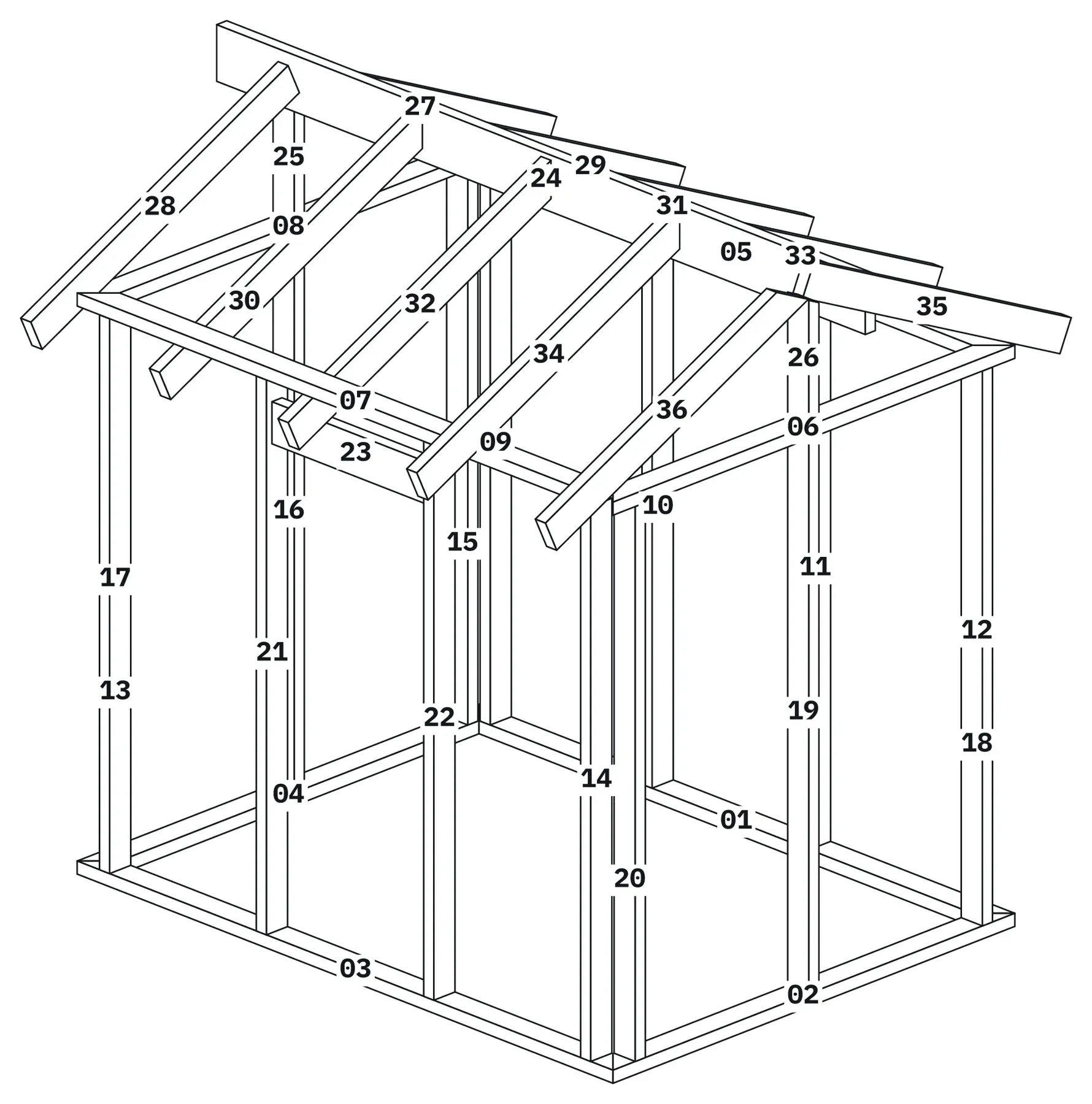

Tuinhuis 36 onderdelen

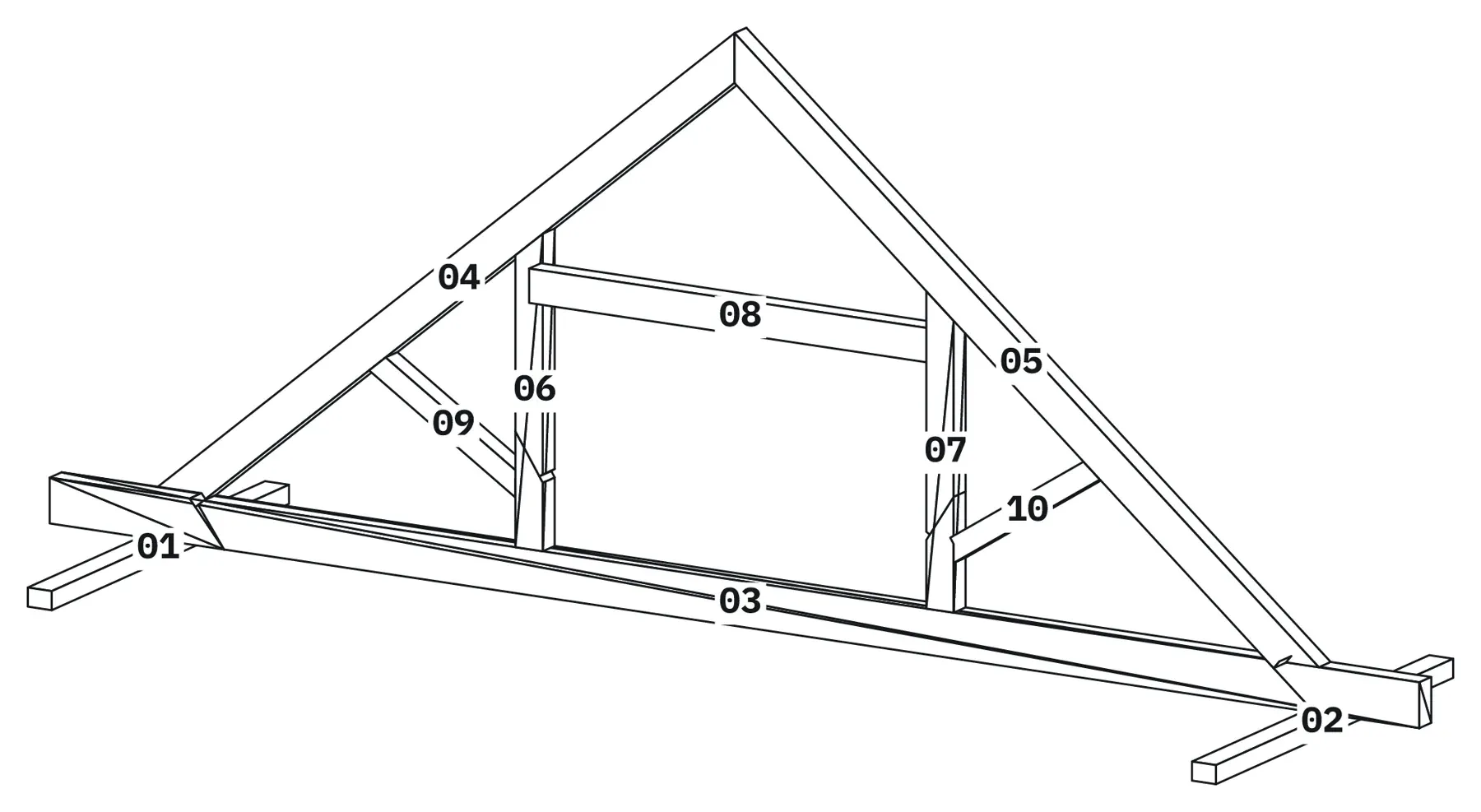

Spant met makelaars 10 onderdelenWerkt waar
de zaag staat.
Nederlands en Engels
De schermen, de controles en elk bestand dat het schrijft volgen de taal.
Offline
Installeert op een telefoon of een computer en blijft werken zonder netwerk.
Geen account nodig
Cloudsynchronisatie en deellinks zet je per project aan, met inloggen via een e-maillink.
Controles in gewone taal
Een bestand exporteert niet zolang er een probleem openstaat, tenzij iemand het bewust accepteert.
Ontwerp watje echtkunt bouwen.
Boomkikker is in proef bij werkplaatsen. Noem de machine waarmee je werkt, en het antwoord zegt eerlijk of Boomkikker er klaar voor is.
